Диаграмма базы данных – это графическое представление структуры базы данных. Она используется для отображения таблиц, столбцов, связей и других элементов базы данных. Диаграммы баз данных могут быть полезны для следующих целей:

• Понимание структуры базы данных.
• Определение требований к базе данных.
• Проверка базы данных.

Модели:

• “сущности-связи”
• “сущности-атрибуты-связи”
• иерархическая модель
• реляционная модель

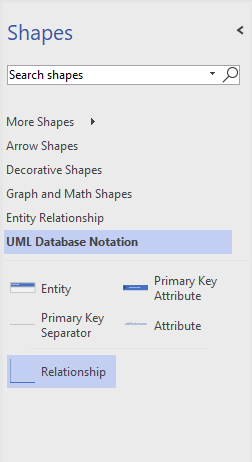

MS Visio
