Диаграмма коммуникации – это вид диаграммы, используемой для моделирования взаимодействия между объектами или ролями в системе. Диаграмма коммуникации показывает, как объекты или роли обмениваются сообщениями, чтобы выполнить задачу.

Диаграмма коммуникации состоит из следующих элементов:

• Участники – это объекты или роли, участвующие во взаимодействии.
• Сообщения – это единицы информации, передаваемые между участниками.
• Соединения – это линии, соединяющие участников и сообщения.

Диаграммы коммуникации могут использоваться для моделирования различных видов взаимодействия, включая:

• Взаимодействие между объектами – например, взаимодействие между объектами в компьютерной программе.
• Взаимодействие между ролями – например, взаимодействие между людьми в организации.
• Взаимодействие между системами – например, взаимодействие между двумя компьютерными системами.

Диаграммы коммуникации могут быть полезны для следующих целей:

• Понимание взаимодействия между объектами или ролями.
• Определение требований к системе.
• Проверка системы.

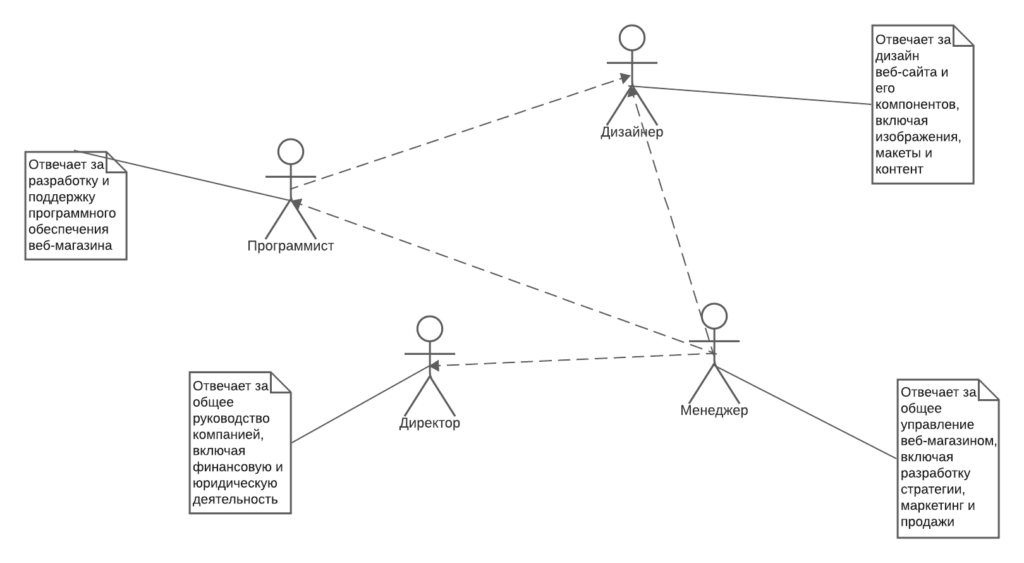

В приведенном выше примере диаграммы коммуникации для веб-магазина Aknaruloode, участники включают менеджера, директора, программиста и дизайнера. Сообщения показывают, как эти участники взаимодействуют друг с другом для разработки и поддержки веб-магазина.

Например, менеджер взаимодействует с директором для согласования стратегии и бюджета веб-магазина. Менеджер также взаимодействует с программистом и дизайнером для определения требований к программному обеспечению и дизайну веб-сайта. Программист взаимодействует с дизайнером для интеграции дизайна в программное обеспечение.
